(التأريض الوقائي والوقاية من الصواعق)



س1 - ما هى الأجزاء التى تتكون منها تجهيزات الحماية من الصواعق ؟

ج 1 تتكون تجهيزات الحماية من الصواعق من ثلاثة أجزاء رئيسية هي  :
أ – جزء استقبال الصاعقة من الهواء
ب – جزء التوصيل من مانعة الصواعق
جـ - دائرة الحماية الأرضية
س2- أذكر أهم الصناعات التي يجب فيها مراعاة الحماية الكهروستاتيكية ؟
ج 2- من أهم الصناعات التي يجب فيها مراعاة الحماية الكهروستاتيكية هي  :
ا – جميع الصناعات التي تحتوى على سيور إدارة مصنوعة من مواد غير موصلة
ب – المناجم                ج - صناعة تجهيز الحبوب باختلاف أنواعها
د – صناعات تعبئة الغازات والسوائل خصوصا القابلة للاشتعال
هـ - صناعات المطاط             و – صناعات الورق والطباعة     ز – الغزل والنسيج
ح – الصناعات الالكترونية       ط – صناعة الطلاء              ى – المستشفيات

س3- ما هى الأهداف الرئيسية من عملية تأريض الأجهزة ؟

أ – التأكد من عدم احتمال حدوث أخطار على الأفراد المجاورين للأجهزة والمعدات الكهربية نتيجة لصدمات الجهد الكهربية
ب – إيجاد وسيلة لها القدرة على حمل تيار الخطأ ( تيار الخطأ بالأرض ) دون التسبب في حدوث أيه حوادث مثل الحرائق أو الأنفجارات

س4- ما هى الأجسام الواجب تأريضها تبعا للمواصفات المعمول بها في معظم الدول ؟
أ – الأغلفة المعدنية المحيطة بالموصلات الكهربية والمغلفة لها مثل أغلفة الكابلات وطبقة التسليح ومجارى تلك الكابلات إذا زاد طولها عن ( 7.6 )  متر
ب – الهياكل والأغلفة المعدنية للآلات الكهربية بصفة عامة إذا كانت معرضة لحدوث تلامس بين تلك الهياكل والموصل الحامل للتيار
جـ - أغلفة هياكل المحركات وأجهزة التحكم وأجهزة المصاعد والأوناش
د - الأجهزة الموجودة في الجراجات والمسارح ودور العرض والاستوديوهات
هـ – أجهزة الإشارات الكهربية والعرض
و- المولدات والمحركات المتصلة بشبكات أنابيب المياه والمضخات
ز – لوحات التوزيع وحوامل المفاتيح
ح – بعض الأجهزة غير الكهربية مثل الحبال المستعملة لسحب المصاعد وهياكل ومسارات الأوناش التي تدار بالكهرباء
ط – المقابس والكوردونات المتصلة بالأجهزة الصناعية ، إلا إذا كانت بعيده عن متناول الأفراد
ى – المقابس والكوردونات المتصلة بالأجهزة المنزلية التي تعمل بمحركات ، وكذلك الأباجورات والعدد اليدوية الكهربية

س5- ما هى العوامل التي تتوقف عليها مقاوميه التربة ؟
أ – مقاومية التربة تتغير بتغير العمق من سطح الأرض
ب – تتوقف على نوع الأملاح الموجودة في التربة ودرجه تركيزها
ج – محتوى التربة من الرطوبة
د – درجه حرارة التربة
لاتتاتس6-  الألكترودات المخصصة للتأريض توجد لها عدة أشكال أذكرها .

1- الألكترودات المدفونة في الأرض
2- الألكترودات القضبان المحاطة بالخرسانة
3- الشرائح والأسلاك والكابلات المدفونة في الأرض
4- الشبكات المدفونة في الأرض ( حصائر التأريض )

س7-  تكلم عن حصائر التأريض .

هي عبارة عن مجموعة من قضبان معدنية تدفن لمسافة ( 15 ) سم على الأقل داخل التربة ويتم الربط بينهما بواسطة كابلات نحاسية ,تؤخذ المسافة بين قضبان التأريض من ( 3 : 4 ) متر تقريبا، بحيث يكون الشكل النهائي للشبكة مربعا أو مستطيلا ، ومن الأفضل أن تمتد هذه الشبكة تحت المبنى بأكملة إلى ما بعد السور الخارجي للمبنى في حالة وجود السور ، كما يتم التوصيل بين كل من شبكة التأريض وقضيب التأريض العام للمبنى والهيكل المعدني للمبنى .
إذا كان السور في حدود مساحة شبكة التأريض يجب توصيل شبكة التأريض توصيلا كهربيا جيدا بالسور


س8- ما هى المكونات التى تتكون منها منظومة الحماية من الصواعق ؟

1 – الدائرة الهوائية ( Air  termination  network )
2 – الموصل الهابط ( النازل ) (Down  conductor  )
3 – الدائرة الأرضية (Earthing  termination   )
4 – الوصل والربط لمنع الشرر الجانبي  ( Bonding )

 س9-  ما هى الشروط التى يجب أن تتوافر فى مانعات الصواعق ؟
 أ– أن تكون عازلة عند الضغط العادي للخط .
  ب– أن تكون موصلة عند الضغوط العالية جدا والتي تحدث من الصواعق .

س10- وضح مع الرسم أنواع الصواعق .

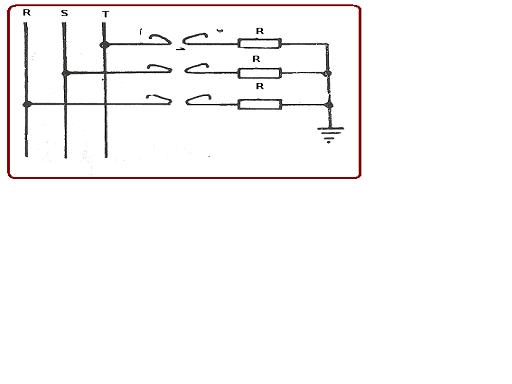

أ - مانعات الصواعق القرنية :
ب -  مانعات الصواعق ذات الانفصال الكروي :

س11- تكلم عن منطقة الحماية .

منطقة الحماية هي المنطقة المراد حمايتها من الصواعق مثل :
حماية بأسلاك هوائية
حماية المنازل الصغيرة فى القرى والمزارع
حماية مبنى صغير بشبكة صرف المطر
حماية مزدوجة
حماية مصنع بشبكة حماية هوائية

س12- ما هى أهم المواصفات والسمات المطلوبة واللازمة للموصلات الهابطة ؟
أ – يجب استعمال أكثر من موصلين هابطين . يمكن الأكتفاء بموصل هابط واحد إذا كانت المساحة الأفقية للمبنى لا تتعدى 50 متر مربع
ب – يمكن استعمال الهياكل المعدنية وقضبان التسليح فى الخرسانة كموصلات هابطة
ج – يجب توصيل الموصلات الهابطة بأكثر من الكترودى تأريض
د – توضع الموصلات الهابطة على طول محيط المبنى على مسافات لا تزيد عن 50 متر
هـ – يجب تثبيت الموصلات الهابطة تثبيتا ميكانيكيا جيدا ، حيث أنها تتعرض لقوى كهرومغناطيسية عالية أثناء مرور تيار الصاعقة
س13- ما هى طرق الحماية الكهروستاتيكية ؟

أ – الربط والتأريض                          ب – التأيين
ج – التحكم في التربة                        د – الأرضيات الموصلة


س14- تكلم عن اختبار العزل والتأريض للموصلات والتركيبات الكهربية .
أ- من الأعطال الممكنة الحدوث على منشآت التأريض خلال عمليات التشغيل الاعتيادية
حدوث ارتفاع في قيمة المقاومة عن القيمة المقررة لها .
ب- أنواع وفترات الكشف عن منشآت التأريض
** ولتحديد حالة منشآت التأريض لابد من :
• قياس مقاومة التأريض مباشرة بعد الانتهاء من تركيب منشآت التأريض وبعد مرور عام من تشغيل المنشآت الكهربائية ومن ثم بعد عمل الصيانة العامة للمنشآت الكهربائية ، وبعد اقل من 10 أعوام في محطات التوليد والتحويل والشبكات الهوائية ، وبعد 3 أعوام في محطات التحويل القريبة من المستهلك ، إن مقاومة منشآت التأريض المعرضة للصدأ لابد أن تقاس على فترات أقل
